监控杆基础标准

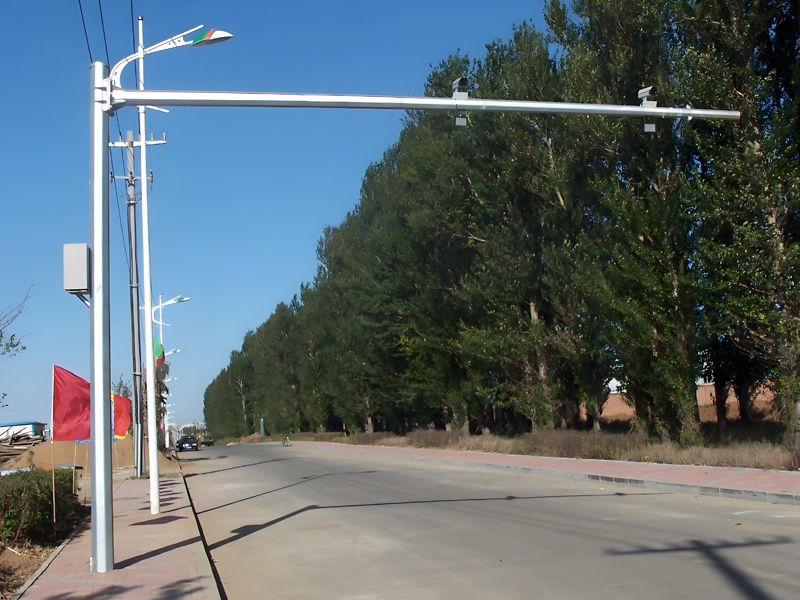

以下是监控杆基础的一些常见标准和要求： 1. 基础混凝土：一般采用C25砼，水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合相关规定。 2. 预埋件：地脚螺栓法兰盘以上的螺纹需包扎良好，以防止损坏。根据预埋件安装图正确放置预埋件，保证支臂杆的伸出。 3. 平整度：基础的混凝土浇注面平整度应小于5mm/m，尽量保持立杆预埋件水平。预埋件法兰盘应低出周围地面20～30mm，再用C25细石砼把加强肋盖住，以防止积水。 4. 接地：监控杆必须有避雷针及良好接地，最好加引线导入地下（建议导电不走杆体），接地电阻应小于4欧，方向与行车道垂直（或按工程师要求），地脚螺栓可作为主筋。 5. 尺寸规格：普通的监控立杆，如用于城市道路监控，高度一般为6米，横臂1米；小区监控杆常规高度为3-4米，臂长0.8米。但对于有横臂的交通监控立杆，基础规格需根据横臂长度确定，例如横臂为4米的立杆，基础尺寸（长×宽×深）可为1.2×1.2×1.5米；横臂为6米的立杆，基础尺寸可为1.2×1.2×1.8米；横臂为8米的立杆，基础尺寸可为1.5×1.5×1.8米；横臂为10米的立杆，基础尺寸可为1.8×1.8×2米；横臂为12米的立杆，基础尺寸可为2×2×2.5米。若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松软，基础均需要加大。 6. 施工流程：基础开挖时需注意垂直、美观，一般土质情况下可打两根角钢（通常1.5米）用于接地（角钢末端预留30公分露出坑底泥土面），然后在基础底部采用直径8mm的圆钢筋敷设一层20cm×20cm的钢筋网，并浇筑20公分厚混凝土作为基础底层。两根角钢通过扁铁和地笼焊接固定，地笼的地脚螺杆从基础底部起每隔50cm横向于基础坑壁焊接角钢加固。地笼内引入PE管并通往杆件配套的手井。浇灌混凝土时要尽量对准地笼中间，分三次震动，浇灌后立即用水平仪测量地笼是否垂直。基础浇筑完成后，需养护一段时间，对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7天，养护期内温度确保零上5摄氏度及以上；对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土，不得少于14天，以确保混凝土能达到一定的安装强度。 7. 钢筋及焊接要求：符合现行国家标准的规定，并有合格证明文件。碳素钢采用E43型焊条，不使用药皮脱落、焊芯生锈或受潮的焊条以及带锈的焊丝。焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得有影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔等缺陷，并且无褶皱和中断等情况。焊缝区咬肉深度不允许超过0.5mm，累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm时，焊角余高为1.5mm～2.5mm，角焊缝的焊角高度应为6mm～8mm，焊角尺寸不允许小于设计尺寸。 8. 防锈处理：采用热浸锌工艺，锌层厚度不小于85um，应均匀，用硫酸铜液作浸蚀试验时，4次以上不露铁，锌层应与金属本体结合牢固，经锤击试验，锌层不剥离、不凸起。浸锌完毕后应进行钝化处理，并且48h盐雾试验合格。每100m杆，其轴线测量的直线度误差不超过0.5‰，杆全长直线误差不超过1‰。 9. 预埋件要求：基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时漏入预埋管造成堵塞；基础浇捣后，基础面必须要高于地平面5mm～10mm；混凝土需养护一段时间，以确保达到一定的安装强度。 10. 路口窨井：道路监控立杆一般使用小规格窨井，宜设置在监控杆附近。当地下水位不高时，窨井井底铺砾石（沙子）垫层，雨天可使积水渗入地下，但井壁下须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，窨井井底加一层10cm的混凝土垫层，井壁和井底要粉刷防水沙浆。窨井的净尺寸一般为500×500×600（长×宽×高），采用MU10砖、M5水泥沙浆240厚砌筑，盖板用φ8@150双向配置C20砼预制板，厚为60，标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。各窨井土建具体数据视现场施工需要为准。在实际施工中，还需根据具体的场地条件、监控设备要求以及相关的电气和安全标准进行综合考虑和调整。同时，建议参考当地的建筑规范和相关标准，或者咨询专业的工程师以确保监控杆基础的稳固性和安全性。
